ELECTRICAL ENGINEERING

Sub Chapter 2.13

PRACTICAL APPLICATIONS

DAFTAR ISI

6. Gambar Rangkaian dan Vidio

7. Download File

1. Tujuan [kembali]

1.1 mengetahui tentang pengisi daya baterai

1.2 mengetahui hubungan dioda dengan pengisi daya baterai

2. Komponen [kembali]

2.1 Battery

Baterai adalah alat yang digunakan untuk menyimpan energi listrik dalam bentuk kimia kemudian diubah menjadi energi listrik untuk memperoleh arus listrik yang diperlukan.

2.2 Resistor

Resistor atau hambatan adalah salah satu komponen elektronika yang memiliki nilai hambatan tertentu, dimana hambatan ini akan menghambat arus listrik yang mengalir melaluinya

2.3 Dioda

Dioda adalah komponen aktif dua kutub yang pada umumnya bersifat semikonduktor, yang memperbolehkan arus listrik mengalir ke satu arah dan menghambat arus dari arah sebaliknya.

2.4 Ground

Ground merupakan titik yang dianggap sebagai titik kembalinya arus searah atau titik kembalinya sinyal bolak balik.

2.5 Switch

saklar adalah suatu komponen yang digunakan untuk memutus dan menyambungkan arus listrik.

2.6 Induktor

induktor adalah sebuah komponen elektronika pasif yang dapat menyimpan energi pada medan magnet yang ditimbulkan oleh arus listrik yang melintasinya.

3. Dasar Teori [kembali]

Pengisi daya baterai adalah peralatan rumah tangga biasa yang digunakan untuk mengisi daya segala sesuatu mulai dari baterai senter kecil hingga baterai timbal-asam tugas berat, kelautan.

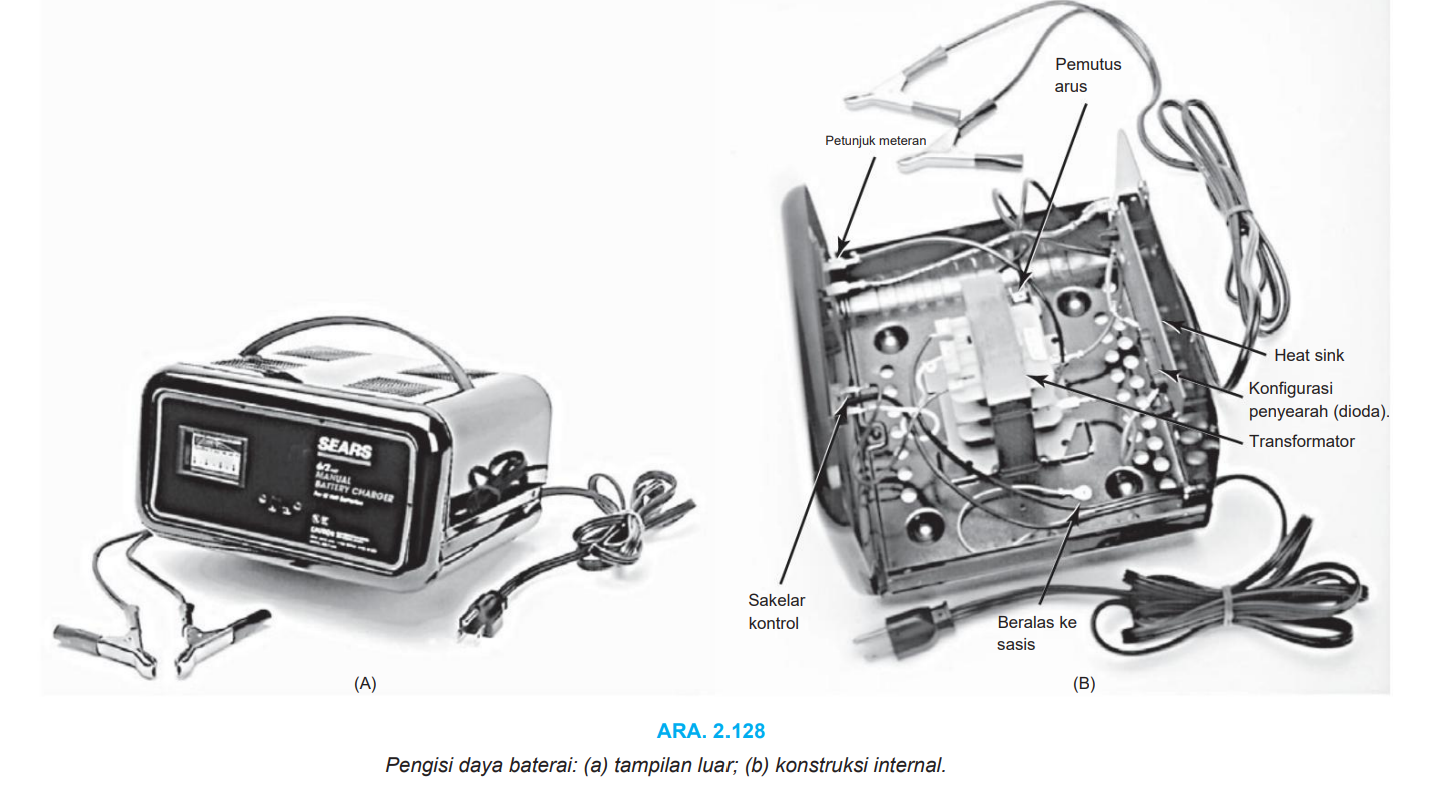

Tampilan luar dan konstruksi internal Pengisi Daya Baterai Manual Sears 6>2 AMP disajikan pada Gambar 2.128 . Perhatikan pada Gambar 2.128b bahwa trafo (seperti pada kebanyakan pengisi daya) menempati sebagian besar ruang internal. Ruang udara tambahan dan lubang di casing ada untuk memastikan saluran keluar panas yang berkembang karena level arus yang dihasilkan.

Secara khusus, perhatikan pada Gambar 2.128b pelat besar yang membawa arus dari konfigurasi penyearah (dioda) ke terminal positif baterai. Tujuan utamanya adalah untuk menyediakan heat sink (tempat panas didistribusikan ke udara sekitar) untuk konfigurasi dioda. Kalau tidak, dioda pada akhirnya akan meleleh dan hancur sendiri karena level arus yang dihasilkan.

Skema Gambar 2.129 mencakup semua komponen dasar pengisi daya. Perhatikan pertama bahwa 120 V dari outlet diterapkan langsung di primer transformator.

Penampakan umum bentuk gelombang tampak pada Gambar 2.129 untuk level pengisian daya 6-A. Perhatikan bahwa sejauh ini, tegangan ac memiliki bentuk gelombang yang sama di primer dan sekunder. Satu-satunya perbedaan adalah nilai puncak dari bentuk gelombang.

Saat arus pertama kali dialirkan ke baterai pada tingkat pengisian 6-A, permintaan arus, seperti yang ditunjukkan oleh meteran di bagian depan instrumen, dapat naik menjadi 7 A atau hampir 8 A. Namun, tingkat arus akan berkurang saat baterai mengisi hingga turun ke level 2 A atau 3 A.

Dengan tingkat dc nilai puncak ditentukan dari sensitivitas vertikal sebagai Vdc = 0,636Vpuncak = 0,636(16,5 V) = 10,49 VA dc meter yang terhubung melintasi beban terdaftar 10,41 V, yang sangat dekat dengan level rata-rata teoretis (dc) 10,49 V. Untuk unit seperti ini yang tidak memiliki pematian otomatis, penting untuk melepaskan pengisi daya saat arus turun ke level terisi penuh; jika tidak, baterai akan terisi daya berlebih dan dapat rusak. Baterai yang berada pada level 50% dapat memakan waktu hingga 10 jam untuk diisi ulang, jadi orang tidak boleh mengharapkannya menjadi operasi 10 menit.

Selain itu, jika baterai dalam kondisi sangat buruk, dengan voltase lebih rendah dari normal, arus pengisian awal mungkin terlalu tinggi untuk desain. Untuk melindungi dari situasi seperti itu, pemutus arus akan terbuka dan menghentikan proses pengisian. Karena tingkat arus yang tinggi, petunjuk yang diberikan bersama pengisi daya harus dibaca dan diterapkan dengan cermat.

Konfigurasi Pelindung

Dioda digunakan dalam berbagai cara untuk melindungi elemen dan sistem dari tegangan atau arus yang berlebihan, pembalikan polaritas, busur api, dan korslet, untuk beberapa nama.

Pada Gambar 2.131a sakelar pada rangkaian RL sederhana telah ditutup, dan arus akan naik ke level yang ditentukan oleh tegangan yang diberikan dan resistor seri R seperti yang ditunjukkan pada plot. Masalah muncul ketika sakelar dibuka dengan cepat seperti pada Gambar 2.131b untuk memberi tahu rangkaian bahwa arus harus turun ke nol hampir secara instan. Induktor tidak akan mengizinkan perubahan seketika pada arus melalui koil.

Pada Gambar 2.132a jaringan sederhana di atas mungkin mengendalikan aksi relai. Saat sakelar ditutup, koil akan diberi energi, dan level arus tunak akan ditetapkan. Namun, ketika sakelar dibuka untuk menonaktifkan jaringan, kami memiliki masalah yang diperkenalkan di atas karena elektromagnet yang mengendalikan aksi relai akan muncul sebagai kumparan ke jaringan yang memberi energi. Salah satu cara termurah namun paling efektif untuk melindungi sistem switching adalah dengan menempatkan kapasitor (disebut "snubber") di terminal kumparan seperti yang ditunjukkan pada Gambar 2.132b. Ketika sakelar dibuka, kapasitor awalnya akan tampak sebagai korsleting ke koil dan akan memberikan jalur arus yang akan melewati suplai dan sakelar dc.

Resistor 100 seri dengan kapasitor diperkenalkan semata-mata untuk membatasi arus lonjakan yang akan dihasilkan ketika perubahan keadaan diperlukan. Seringkali, resistor tidak muncul karena resistansi internal koil yang dibentuk oleh banyak lilitan kawat halus. Kadang-kadang, Anda mungkin menemukan kapasitor melintasi sakelar seperti yang ditunjukkan pada Gambar 2.132c.

karakteristik korslet kapasitor pada frekuensi tinggi akan melewati kontak dengan sakelar dan memperpanjang umurnya. Ingatlah bahwa tegangan melintasi kapasitor tidak dapat berubah secara instan. Oleh karena itu, secara umum, Kapasitor yang paralel dengan elemen induktif atau lintas sakelar sering ada untuk bertindak sebagai elemen pelindung, bukan sebagai elemen kapasitif jaringan biasa.

Terakhir, dioda sering digunakan sebagai alat pelindung untuk situasi seperti di atas. Pada Gambar 2.133 figurasi. Ketika sakelar dibuka atau sumber tegangan dilepaskan dengan cepat, polaritas tegangan melintasi koil sedemikian rupa untuk menghidupkan dioda dan mengalir ke arah yang ditunjukkan. Induktor sekarang memiliki jalur konduksi melalui dioda daripada melalui suplai dan sakelar, sehingga menghemat keduanya. Karena arus yang mengalir melalui koil sekarang harus beralih langsung ke dioda, dioda harus dapat membawa tingkat arus yang sama dengan yang melewati koil sebelum sakelar dibuka.

Asuransi Polaritas

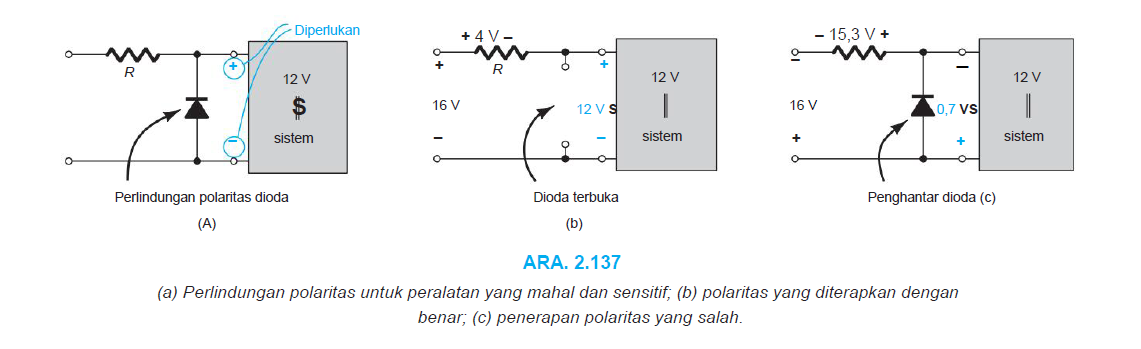

Ada banyak sistem yang sangat sensitif terhadap polaritas tegangan yang diberikan., pada Gambar 2.137a asumsikan untuk saat ini bahwa ada peralatan yang sangat mahal yang akan rusak oleh bias yang diterapkan secara tidak benar. Pada Gambar 2.137b bias yang diterapkan dengan benar ditunjukkan di sebelah kiri. Akibatnya, dioda bias mundur, tetapi sistem bekerja dengan baik—dioda tidak berpengaruh. Namun, jika salah polaritas diterapkan sebagai dioda akan mengalir dan memastikan tidak lebih dari 0,7 V.

Pencadangan Bertenaga Baterai Terkendali

Dalam banyak situasi, sistem harus memiliki sumber daya cadangan untuk memastikan bahwa sistem akan tetap beroperasi jika terjadi kehilangan daya. Hal ini terutama berlaku untuk sistem keamanan dan sistem penerangan yang harus menyala saat listrik padam. Hal ini juga penting ketika sistem seperti komputer atau radio terputus dari sumber konversi daya ac-to-dc ke mode portabel untuk bepergian.

4. Example [kembali]

dioda zener

dioda yang memanfaatkan potensi kerusakan Zener secara efektif dari karakteristik sambungan p - n biasa untuk menyediakan perangkat yang sangat penting dan aplikasinya. Untuk konduksi Zener, arah aliran konvensional berlawanan dengan tanda panah pada simbol . Polaritas di bawah konduksi juga berlawanan dengan dioda konvensional .

5. Pilihan Ganda [kembali]

5.1 . Berapa tegangan DC dan riak dalam rangkaian berikut ini untuk tegangan sumber 17,7Vac ?
